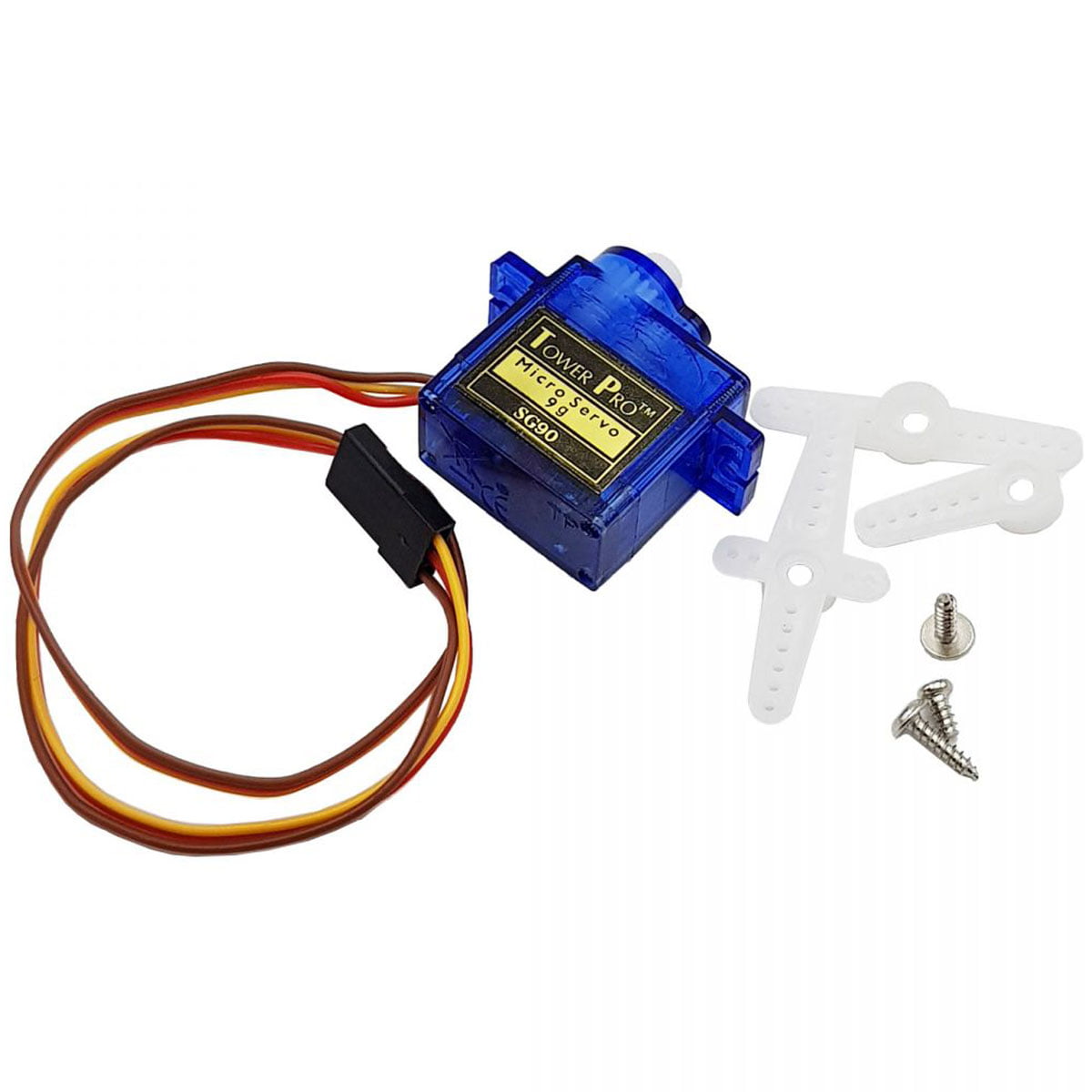

Động cơ servo SG90 180 độ

Động cơ servo SG90 có kích thước nhỏ, là loại được sử dụng nhiều nhất để làm các mô hình nhỏ hoặc các cơ cấu kéo không cần đến lực nặng.

Động cơ servo SG90 180 độ có tốc độ phản ứng nhanh, các bánh răng được làm bằng nhựa nên cần lưu ý khi nâng tải nặng vì có thể làm hư bánh răng, động cơ RC Servo 9G có tích hợp sẵn Driver điều khiển động cơ bên trong nên có thể dễ dàng điều khiển góc quay bằng phương pháp điều độ rộng xung PWM.

THÔNG SỐ KỸ THUẬT

• Điện áp hoạt động: 4.8-5VDC
• Tốc độ: 0.12 sec/ 60 deg (4.8VDC)
• Lực kéo: 1.6 Kg.cm
• Kích thước: 21x12x22mm
• Trọng lượng: 9g.

Phương pháp điều khiển PWM:

• Độ rộng xung 0.5ms ~ 2.5ms tương ứng 0-180 độ
• Tần số 50Hz, chu kỳ 20ms

Sơ đồ dây:

• Đỏ: Dương nguồn
• Nâu: Âm nguồn
• Cam: Tín hiệu
